XA單級離心泵，主要型號有XA32/13、XA32/16、XA32/20、XA32/26、XA40/13、XA40/16、XA40/20、XA40/26、XA50/13、XA50/16、XA50/20、XA50/26、XA50/32、XA65/13、XA65/16、XA65/20、XA65/26、XA65/32、XA80/16、XA80/20、XA80/26、XA80/32、XA80/40、XA100/16、XA100/20、XA100/26、XA100/32、XA100/40、XA125/20、XA125/26、XA125/32、XA125/40、XA125/50、XA150/20、XA150/26、XA150/32、XA150/40、XA150/50、XA200/26、XA200/32、XA200/40、XA200/50、XA250/32、XA250/40、XA250/50、XA300/32、XA300/40
XA系列單級離心泵是上海邦泉泵業制造有限公司推出的單級單吸離心泵產品，該產品集國內外同類產品的長處，并采用優秀的水力模型進行設計而成，因此其優秀的水力性能和結構特點保證了用戶在各種應用場合都能有效地降低泵的運行成本。
·滿足高標準要求
XA單級單吸離心泵符合國際標準:1S09908，Technical Specification for CentifugalPumps,Classl(離心泵技術規范業級)，主要依據是德國的DIN標準。其外形尺寸、性能符合BS EN733以及DIN24255標準，因而與其它符合該標準要求的產品具有互換性。
·提升質量的結構特征
·高效能的蝸殼形式
·泵體采用高效能的蝸殼形式，其法蘭連接尺寸符合GBIT17241.6-1998(鑄鐵)和GB/T 9113.1-2000(鋼)PN1.6MPa,并可與下列標準同級法蘭配合使用:BS4504:1989、IS07005.1:1992、DIN 2533:1976、IS0 7005.2:1988。
·便于安裝的結構設計，后開蓋式設計，無須拆卸管路即可更換轉子部件?？筛鼡Q密封環。葉輪口環磨損只需通過更換密封環，即可達到恢復泵最佳運行工況，實現低成本運行的目的。
·保證在高速重載運行時高可靠性
·懸臂比小。轉子的懸臂比在0.66~1.1范圍內，剛性好、撓度小。其剛性大大優干同類型的單級離心泵(1S泵懸臂比在0.97~1.48之間)
·進一步提高泵運行的平穩性
·水力平衡設計及葉輪動、靜平衡相結合:
·超群的技術性能
·良好的吸入性能
·泵吸入段為擴張型結構，降低泵進口流速，使泵具有良好的吸入性能，較小的必需汽蝕余量，提高了葉輪和泵殼的使用壽命。·提供多種使用工況的調整空間
·同一型泵及同一轉速下可提供3~5組不同葉輪直徑的特性曲線選擇。通過調整葉輪直徑達到最佳的使用需求，滿足了在額定工況下泵的揚程能提高5%以上的基本設計要求。
·零件標準化、通用化程度高
·全系列48種型號只需要5種懸架、6種泵軸、4種軸承，同一規格的軸、軸承、軸套、軸封、葉輪緊固件等均能互換，有效地提高了零件的互換性，減少了配件的庫存量。
產品結構

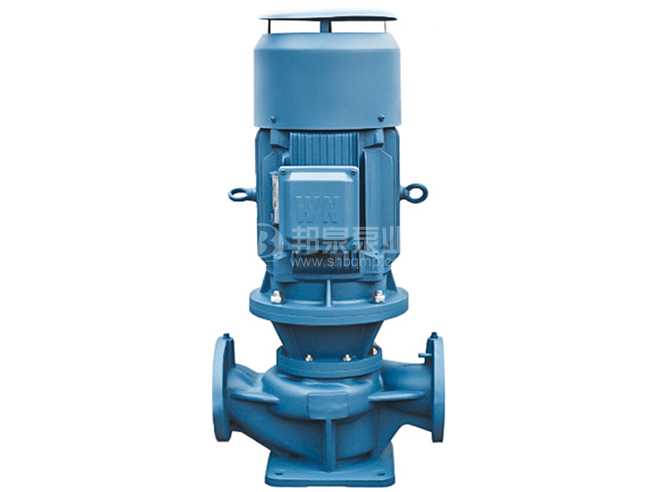

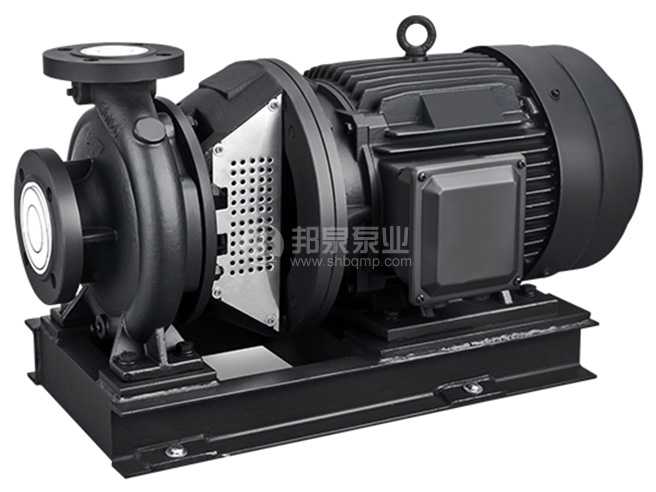

直連式、聯軸式、立式可選，鑄鐵，不銹鋼材質可選。
單級單吸軸向吸入、螺旋形蝸殼、底腳支承、后開門式結構、閉式葉輪采用副葉片或雙口環平衡軸向力，軸封可采用填料型或機封型軸潤滑方式可采用稀油潤滑或油脂潤滑方式。
應用領域：
空調系統、冷卻水循環、增壓供水、消防噴淋系統、鍋爐供水、工業循環水、生產工藝流程等領域中清水或類似于水的介質液體輸送。
性能范圍
流量范圍 4.5~1660m³/h (50Hz)
揚程范圍 5.2~150m (50Hz)
工作壓力 1.6MPa (特殊可達2.5MPa)
介質溫度 -10℃~105℃
規格型號
|
型號 |
進出口徑 |
|
型號 |
進出口徑 |
|
XA32/13 |
DN50/DN32 |
XA50/13 |
DN65/DN50 |
|
|
XA32/16 |
XA50/16 |
|||
|
XA32/20 |
XA50/20 |
|||
|
XA32/26 |
XA50/26 |
|||
|
|
|
XA50/32 |
||
|
|
|
|
|
|
|
XA40/13 |
DN65/DN40 |
XA65/13 |
DN80/DN65 |
|
|
XA40/16 |
XA65/16 |
|||
|
XA40/20 |
XA65/20 |
|||
|
XA40/26 |
XA65/26 |
|||
|
|
|
XA65/32 |
||
|
|
|
|
|
|
|
XA80/16 |
DN100/DN80 |
XA100/16 |
DN125/DN100 |
|
|
XA80/20 |
XA100/20 |
|||
|
XA80/26 |
XA100/26 |
|||
|
XA80/32 |
XA100/32 |
|||
|
XA80/40 |
XA100/40 |
|||
|
|
|
|
|
|
|
XA125/20 |
DN150/DN125 |
XA150/20 |
DN200/DN150 |
|
|
XA125/26 |
XA150/26 |
|||
|
XA125/32 |
XA150/32 |
|||
|
XA125/40 |
XA150/40 |
|||
|
XA125/50 |
XA150/50 |
|||
|
|
|
|
|
|
|
XA200/26 |
DN250/DN200 |
XA250/32 |
DN300/DN250 |
|
|
XA200/32 |
XA250/40 |
|||
|
XA200/40 |
XA250/50 |
|||
|
XA200/50 |
|
|||
|
|
|
|
||
|
XA300/32 |
DN350/DN300 |
|
||
|
XA300/40 |
|
|||
