咨詢電話：021-57648032
|
序號 |
型號 |
流量LPH |
壓力Bar |
功率 |
口徑 |
|
|
1 |
JCM012 |
12 |
10 |
40W |
DN15 或 |
|
|
2 |
JCM024 |
24 |
7 |
|||
|
3 |
JCM032 |
32 |
7 |
|||
|
4 |
JCM042 |
42 |
5 |
|||
|
5 |
JCM060 |
60 |
3 |
|||
|
6 |
JWM012 |
12 |
10 |
|||
|
7 |
JWM024 |
24 |
10 |
60W |
||
|
8 |
JWM032 |
32 |
10 |
|||
|
9 |
JWM042 |
42 |
10 |
|||
|
10 |
JWM060 |
60 |
6 |
|||
|
11 |
JWM080 |
80 |
5 |
90W |
||
|
12 |
JWM100 |
100 |
5 |
|||
|
13 |
JWM120 |
120 |
5 |
|||
|
14 |
JWM150 |
150 |
5 |
DN15 |
||
|
15 |
JXM002 |
2.25 |
12 |
0.37kw |
||
|
16 |
JXM005 |
4.5 |
12 |
|||
|
17 |
JXM010 |
9 |
12 |
|||
|
18 |
JXM025 |
25 |
12 |
|||
|
19 |
JXM050 |
50 |
10 |
|||
|
20 |
JXM090 |
85 |
7 |
|||
|
21 |
JXM120 |
115 |
7 |
|||
|
22 |
JXM170 |
170 |
7 |
|||
|
23 |
JXM240 |
235 |
7 |
|||
|
24 |
JXM330 |
315 |
5 |
0.55kw |
DN25 |
|
|
25 |
JXM400 |
400 |
5 |
|||
|
26 |
JXM500 |
500 |
5 |
|||
|
27 |
JZM0080 |
82 |
10 |
0.75kw |
DN15 |
|
|
28 |
JZM0180 |
167 |
10 |
|||
|
29 |
JZM0250 |
237 |
10 |
DN25 |
||
|
30 |
JZM0350 |
334 |
10 |
|||
|
31 |
JZM0450 |
416 |
10 |
|||
|
32 |
JZM0500 |
464 |
7 |
|||
|
33 |
JZM0600 |
583 |
7 |
|||
|
34 |
JZM0670 |
656 |
7 |
|||
|
35 |
JZM0700 |
700 |
3.5 |
DN40 |
||
|
36 |
JZM1000 |
946 |
3.5 |
|||
|
37 |
JZM1200 |
1200 |
3.5 |
|||
|
38 |
JZM1500 |
1500 |
3 |
1.5KW |
||
|
39 |
JZM1800 |
1800 |
3 |
|||
|
40 |
JZM2000 |
2000 |
3 |
|||

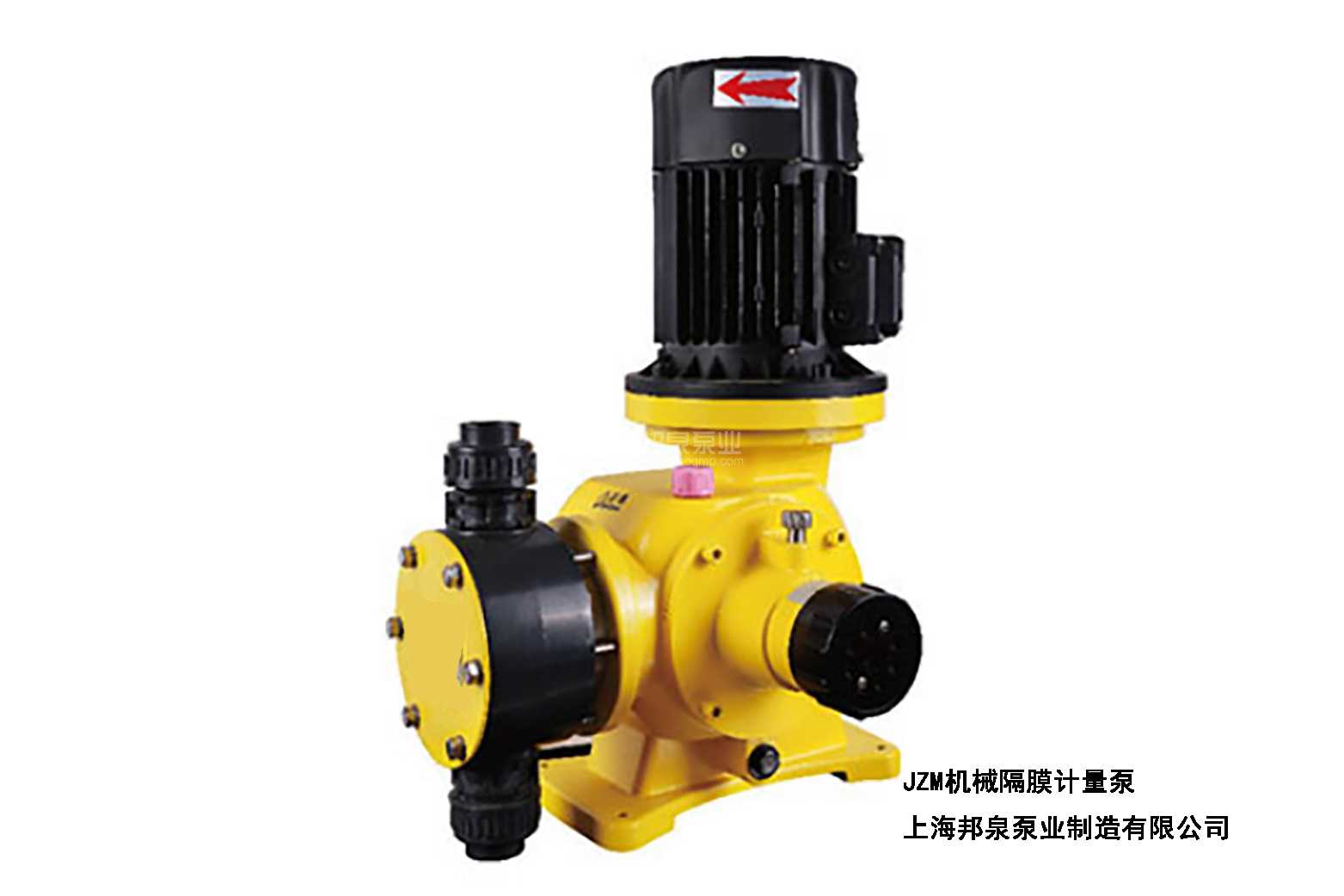

泵的結構
該泵的由電機、傳動箱、缸體等三部份組成。傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成；通過旋轉調節手輪來實行高調節行程，從面改變弓型連桿中前后距離來達到改變柱塞（活塞）行程的目的。
工作原理
電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動。當柱塞向后死點移時，泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉，排出閥打開，液體在柱塞向進一步運動時排出。在泵的往復順還工作形成連續有壓力、定量的排放液體。
特點：
1、構造上，完全無泄漏。
2、可用PVC、PTFE、PVDF、304SS、316SS等作為泵頭材料。
3、適用于各種耐酸堿藥液。
4、可以安裝于藥槽上。
5、安裝容易、維修、保養簡便。
6、操作安全性能高。
7、運轉中流量隨意調整。
8、可采用上海邦泉泵業設計的計量泵數字變頻控制器進行外部自動控制。
電源連接
1、確保供電電源的電壓、頻率正確，相見電機銘牌。
2、電機轉向必須與轉向箭頭標識一致。嚴禁違反，否則會導致設備嚴重損壞！
對于配備獨立風扇的變頻電機，請將風扇罩拆卸后查看主電機的旋轉方向是否正確。然后安裝風扇，在檢查風扇電機的旋轉方向是否正確。
管路連接：
1、泵入口處建議安裝帶有濾網的底閥，且底閥要安裝在距離藥桶底部5-10厘米以上的位置，防止藥液中的雜質對泵的入口造成堵塞而損壞泵?？偽敫叨炔坏贸^說明書中的允許值。
2、整個系統管線的管徑應與泵的口徑相同，不要變徑。管線盡量平直，減少彎頭或閥門。
3、必須正確安裝標定柱、阻尼器、背壓閥、安全閥、壓力表，避免出現過壓、水錘等現象，導致震動或泵異常損壞。尤其注意以下：泵進出口必須先連接直管，長度大于10倍公稱管徑。脈沖阻尼器應豎直安裝在泵出口處，依據不同形式的阻尼器來選擇容積。
1）空氣式：26×計量泵每沖程容積數（ml）
2）膜片式：10×計量泵每沖程容積數（ml），充壓60%泵出口壓力
3）氣囊式：10×計量泵每沖程容積數（ml），充壓60%泵出口壓力
4、泵出口管線必須安裝壓力表或預留壓力表接口，位置介于阻尼器和背壓閥之間。
5、背壓閥安裝在出口壓力表之后，距離阻尼器10倍公稱管徑以上。
6、安全閥設定壓力值：1.2×泵允許大工作壓力。
7、兩臺泵共用同一個出口管線時，應傾斜45°角匯流
8、若出口管線全長超過10米，請核算管路壓力損失后選型。
9、泵的單向閥不允許使用生料帶（四氟帶）纏繞，安裝時不要過于用力擰緊，否則易造成破裂而泄漏。
10、管道安裝支撐要正確、牢固，不允許將管道重量作用在泵上。
邦泉加藥泵計量泵污水處理耐腐蝕啟動：
1、泵啟動前，驅動上的排氣油封一定要拔起。
2、只能在泵工作時進行沖程調節，將沖程長度設定到（實際運行時，建議調整范圍30%-）。
3、正常啟動后，觀測泵的運轉（壓力、流量、噪音及振動）情況，有無泄漏等，若發現異常應及時停機進行處理。
4、嚴禁無液空打。
其他注意事項：
1、泵的工作壓力不允許超過銘牌上的額定壓力。
2、出口管路壓力一定要高于入口管路壓力，否則會產生虹吸。
3、若發現泵頭有輕微漏液現象或泵工作800小時以后，需要再次使用正確的力矩緊固泵頭螺栓，力矩值請參照操作手冊。
4、此泵只能用于計量液體介質，不能用于計量氣體或固體。
5、當待投加藥品與水可能發生反應時（如濃酸），啟動泵前必須排干泵腔（出廠時泵頭內會有少量水）。
6、實際使用中，由于藥液粘度、溫度、管線布置、背壓等條件的變化，實際流量與銘牌流量不一致是正常的?？稍诂F(xiàn)場使用標定容器進行標定，然后以實際結果來對計量泵進行設定。
7、泵的驅動總成要有足夠潤滑油并達到油標觀察窗中線位置。
